PB-1型PB-2型聚合物改性沥青胎体增强型防水涂料厂家价格，改性沥青涂料施工方法，JC/T975-2005，道桥用胎体增强型防水涂料标准，包含无碱玻璃纤维。PB防水涂料是添加橡胶和树脂材料改性而成的水性防水涂料，PB聚合物改性沥青防水涂料产品无毒、无环境污染，冷施工；涂膜干后，保持橡胶弹性，低温柔性；抗剪切力强。

建筑防水的施工质量对提高建筑物使用功能、改善人居环境有着极其重要的作用，而地下室防水工程是建筑工程防水的一个主要组成都分，探讨高层建筑地下室防水工程质量控制有着非常重要的意义。胎体增强型防水层能经受桥面长期荷载而抗压的要求，可防止渗水造成结构破坏，延缓公路桥梁使用寿命。

适用范围：

1、屋面、混凝土平面、斜面等。

2、地下室、混凝土底板、外墙壁等。

3、桥梁、高速路面防水。

4、建筑物、厨浴间、游泳池、隧道、水池等。

产品特性：

1、优异的耐热性能，在设定的沥青混凝土摊铺温度下，其组成与性能不会变化。

2、在寒冷的气候条件下，扔具有较好的柔韧性。

3、胎体增强型防水涂料防水层处于混凝土与沥青混凝土之间，其具有很好的粘结性能，将沥青混凝土与水泥混凝土粘结成统一整体。

4、具有较高的抗拉强度和抗变形能力，能承受荷载的冲击和结构变形。

5、胎体增强型防水涂料防水层的抗老化性能好。

6、施工防水层后，提高桥面板与铺装层的剪切强度，涂膜不开裂。

施工步骤：

1、基面要求压光平整、干净、坚实、干燥.基面含水率必须小于8%。

2、对阴阳角、下水管、穿墙管等节点部位预先处理。

3、使用专用底涂料,待底涂料干透后(约6-8小时)方能涂主料层，底涂用量约5㎡/KG。

4、分3—4次进行整体平面防水层涂刮施工,厚度达1.5MM;而且每涂一层须在涂层干后(大约6小时)李，才能进行涂刮下一涂层，竖立面涂刮次数要求在7—8次才能达到1.5MM厚。

5、PB-1防水涂料层实干(约三天)后,应按国家规范在其面上应尽快铺上保护层。

6、当代卷材的底胶进行复合防水施工时，应在涂料层(约1MM厚)未干之前进行卷材的铺粘。

7、如在第二遍涂膜时发现有气泡,应在半小时内将其扎穿.应该涂料独特的自修复性能,不影响涂膜性能和质量。

8、涂层完工后，应避免接触二甲苯.汽油等有机溶剂。

9、施工期间严禁烟火，并保持通风。

防水混凝土的质量控制及准确计量 施工单位要进行严格的抗渗混凝土配制的专题试验，待合格后，按所确认的配合比进行配制，既使很采用掺外加剂法，还要采用粗，细骨料两级配配制混凝土，,以提高混凝土比重，增强其结构抗渗能力。另外，选择性能良好的膨胀剂，还必须选择有相应资质和能力的试验室进行配合比设计，进行配合比设计时的抗渗水压值应比设计值提高0.2Mpa，水泥用量≥300kg/m3，砂率宜为35—45%，水灰比≤0.55，入泵坍落度不宜大于140mm。重视混凝土浇捣的质量控制，严格按经过计后确定的方案进行浇捣，避免产生冷缝造成渗水通道。严格施工机具的选用和操作。重视混凝土的振捣环节，保证一个浇筑头(面)有一个振捣器，混凝土施工由后往前，而振捣则由前往后顺序进行施工作业，防止漏振。采用商品混凝土时必须考虑路途远近及道路运输状况，适当延长混凝土的初凝时间，避免浇筑过程中出现冷缝，并推迟水泥水化热峰值出现时间，减小温度裂缝。要说的是，地下混凝土结构模板不宜拆除过早，否则极易造成混凝土结构内伤,形成意想不到的渗水通道。防水混凝土宜延长带模养护时间，拆模后的竖向构件，如地下室侧壁等，应采用涂刷混凝土保护剂的方法进行养护。

施工要求：

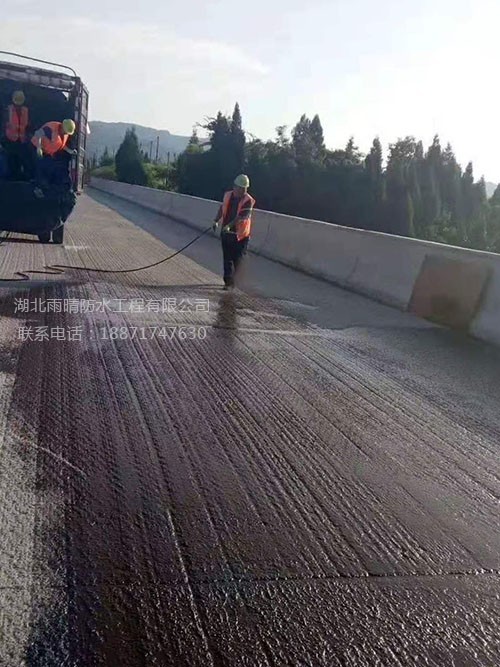

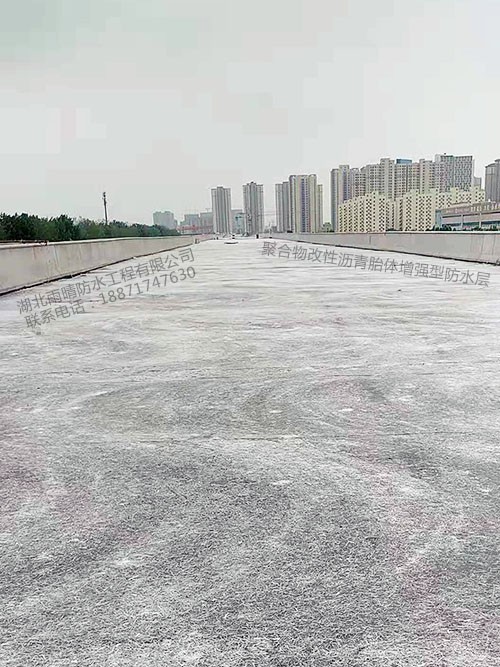

1、桥面胎体增强防水层应覆盖整个混凝土桥面，防水层为两道防线，第一道喷涂水泥混凝土表面防水剂二遍，第二道喷涂桥面防水涂料二至四遍，防水涂膜厚度以平均不超过2mm为宜。

2、胎体增强型防水层应具有良好的耐久性，至少应有不低于桥面沥青铺装层使用年限的寿命（约8～10年）。并能适应高架桥动荷载抗压，抗拉的特点，当混凝土桥面板开裂≤2mm时，防水涂膜变形仍应满足不拉裂的需要，以保证防水要求。

3、在经受沥青层摊铺温度约160℃后，不影响其长期耐久使用性时。防水涂层与其上沥青混凝土铺装层应有相融性，二者之间的粘结力不低于沥青混凝土铺装层与混凝土桥面之间的粘结力，层间抗剪强度25℃，≥1.5MPa，35℃≥1MPa.

4、喷涂水泥混凝土表面防水剂，应保证防水剂能够渗入桥面混凝±10mm以上，提高混凝土抗渗性＞0.2MPa.

5、防水涂层对混凝土桥面板亦应具有良好的粘结性，以保证沥青铺装层粘结力的需要，并在粗糙桥面板上具有良好的密贴性。防水层粘结后不得夹有空气层。

施工缝的处理是地下室防水工程成功的关键之一，处理不当将功亏一篑。在工程施工中尽量避免施工缝的出现，在底板与墙体连接处必须留置时，应做成企口并增设钢板止水带(-300mm×2mm)，做法是在底板混凝土浇筑完毕，板墙起台(200mm高)时，将已加工定型的钢板焊接连接后，插入榫头。钢板焊接要求满焊，钢板带埋入混凝土上下各一半，施工后起到增加渗水路径作用达到防渗目的。

质量标准：

1、基层处理要求平整、干燥，必要时可做抛丸处理。

2、防水层宽度误差在±2mm以内。

3、防水层粘贴牢固，表面平整、无空鼓、脱落、翘边等缺陷。

4、防水层实干后7d蓄水试验，水高5～10cm，蓄水时间不少于24h，应无渗漏。

5、材料和力学性能符合CJJ139-2010标准。

PB聚合物改性沥青胎体增强型防水涂料，厂家批发价格，PB-1桥面防水涂料就用聚合物改性沥青防水层，施工方便，粘接能力好。PB-2防水涂料材料单价较低，优良的防水性能,其性能与价格之比是目前国内多种防水涂料中*的。该防水涂膜在施工时不慎被刺穿后,涂层会自我修复刺孔,从而可以避免后续工序对涂层人为的损伤,造成防水层漏水。

这是提高防水工程质量的保证，工程施工前应收集各种防水材料性能及使用情况资料，选择施工方便，性能优良的防水材料。防水材料进入现场，必须检查其是否符合设计要求，检查出厂合格证及准用证，还需经抽样送试合格后方可使用。施工方要派专人进行工序把关验收，应跟踪进行工序质量监控，每道工序经过验收合格后，方可转入下道工序。在地下室埋得较深、地下水位又较高、抗渗性能要求又高的情况下，设计应选用多层复合防水措施，在做好结构防水的前提下，在外墙做多层柔性防水，并在紧靠地下室外墙周围分层夯填粘土，墙内侧做五层柔性防水，PB-1-2聚合物改性沥青防水涂料单组份.冷法液态施工.不需称量配料.现场成膜质量可靠。执行标准JC/T975-2005可包工包料施工，即可收到较好的防水抗渗效果。
